参考前文：

https://hashnode.com/post/clojx8gwy000509l2gw6v53oy

前文提到过 path 实现镂空效果的办法，我遗漏了一种情况，就以这种情况作为问题来开头：

M 0 0 h 100 v 50 h -48 L 50 55 L 48 50 h -48 v -50 Z
M 10 10 h 10 v 10 h -10 v -10 z

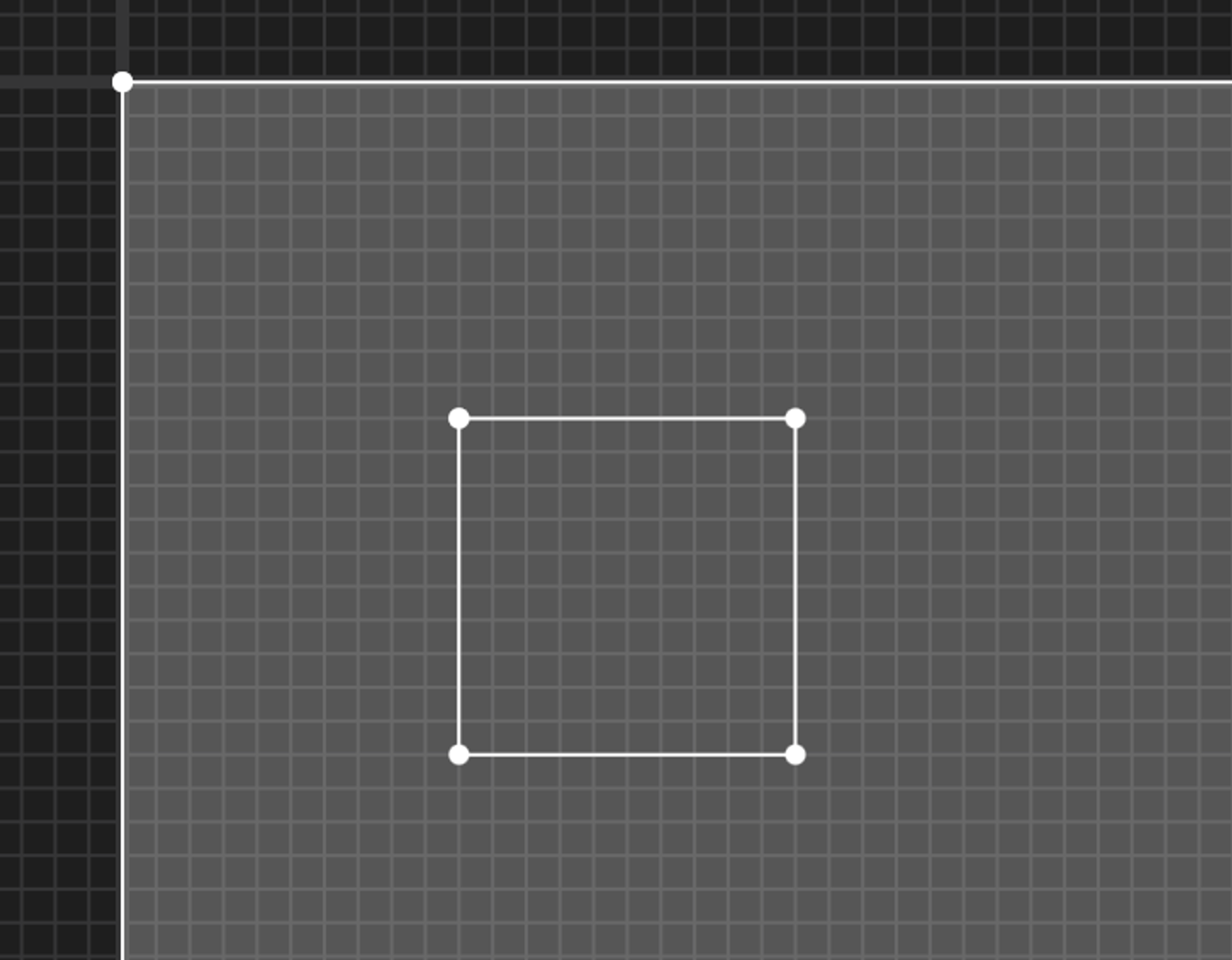

这是一份 path 参数，画着一大一小两个矩形，但画出来的效果并不是镂空的，小矩形被大矩形遮盖，变成了“填充”的效果：

那么填充和镂空究竟是如何判断的呢？为什么两个类似的 path 显示的效果相反呢？这个问题其实关系到 fill-rule 属性。

fill-rule 是一个表现属性，它定义了用来确定一个多边形内部区域的算法。

MDN 说他是一个确定内部区域的算法，他主要有两个值，nonzero 和 evenodd，这个内部就是字面意思，同理还有外部。

path 会把内部当成是自己的一部分，而外部则是自己所不包含的区域（外部不会响应事件），在填充颜色的时候，内部会被上色，而外部不会，所以前一篇文章中的镂空效果，实际上是中间的矩形区域被当成了外部。

那为什么前文中提到的的两个矩形都属于内部呢？接下来看看 fill-rule 的两个取值：

nonzero

这个值确定了某点属于该形状的“内部”还是“外部”：从该点向任意方向的无限远处绘制射线，然后检测形状与射线相交的位置。从 0 开始统计，路径上每一条从左到右（顺时针）跨过射线的线段都会让结果加 1，每条从右向左（逆时针）跨过射线的线段都会让结果减 1。当统计结束后，如果结果为 0，则点在外部；如果结果不为 0，则点在内部。

MDN 讲的很好，但我没看懂，我查阅资料后发现这个其实很好理解。

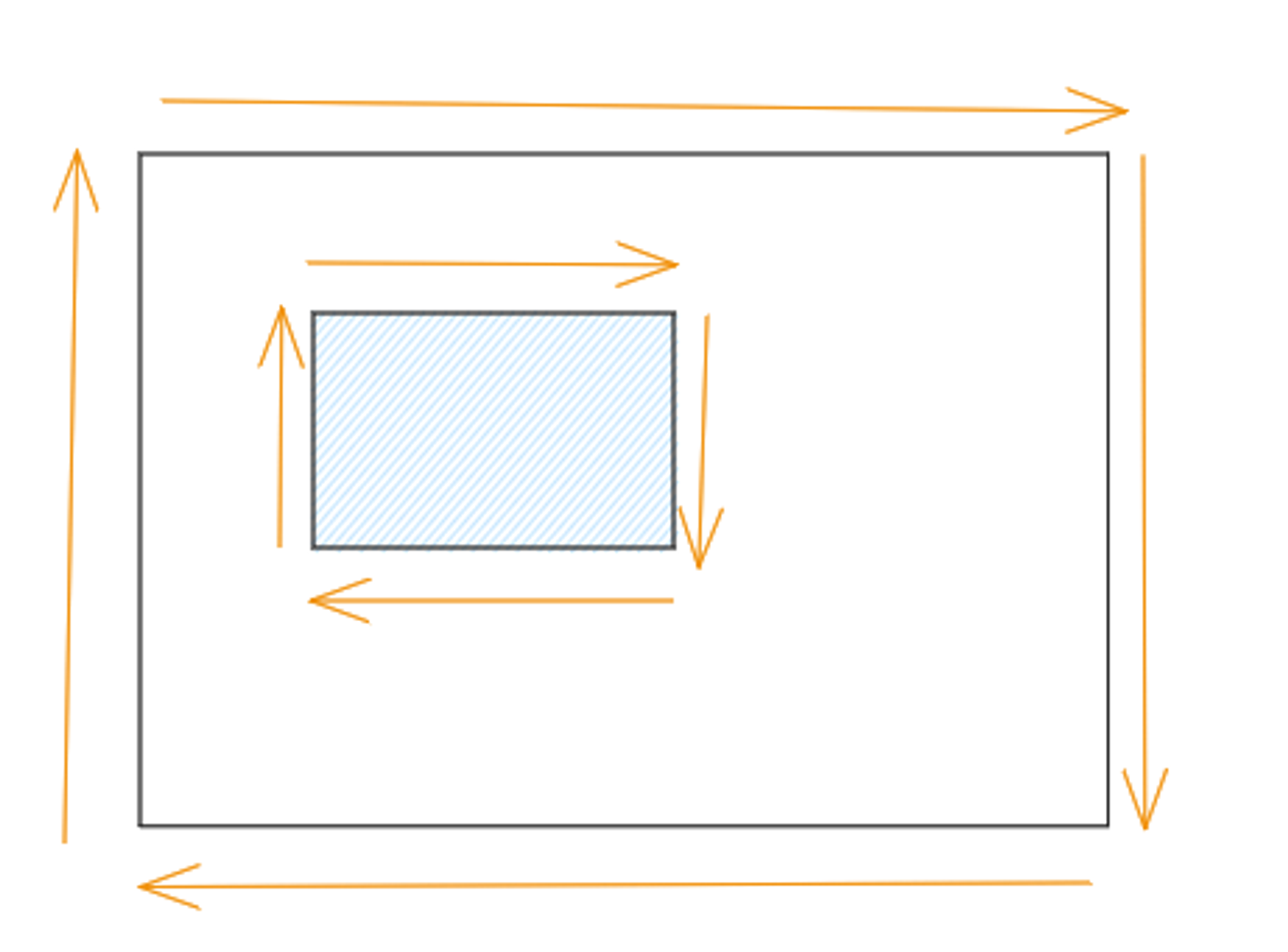

首先画两个重叠的矩形，大小矩形都按顺时针方向绘制：

M 0 0 h 50 v 50 h -50 z
M 10 10 h 20 v 20 h -20 z

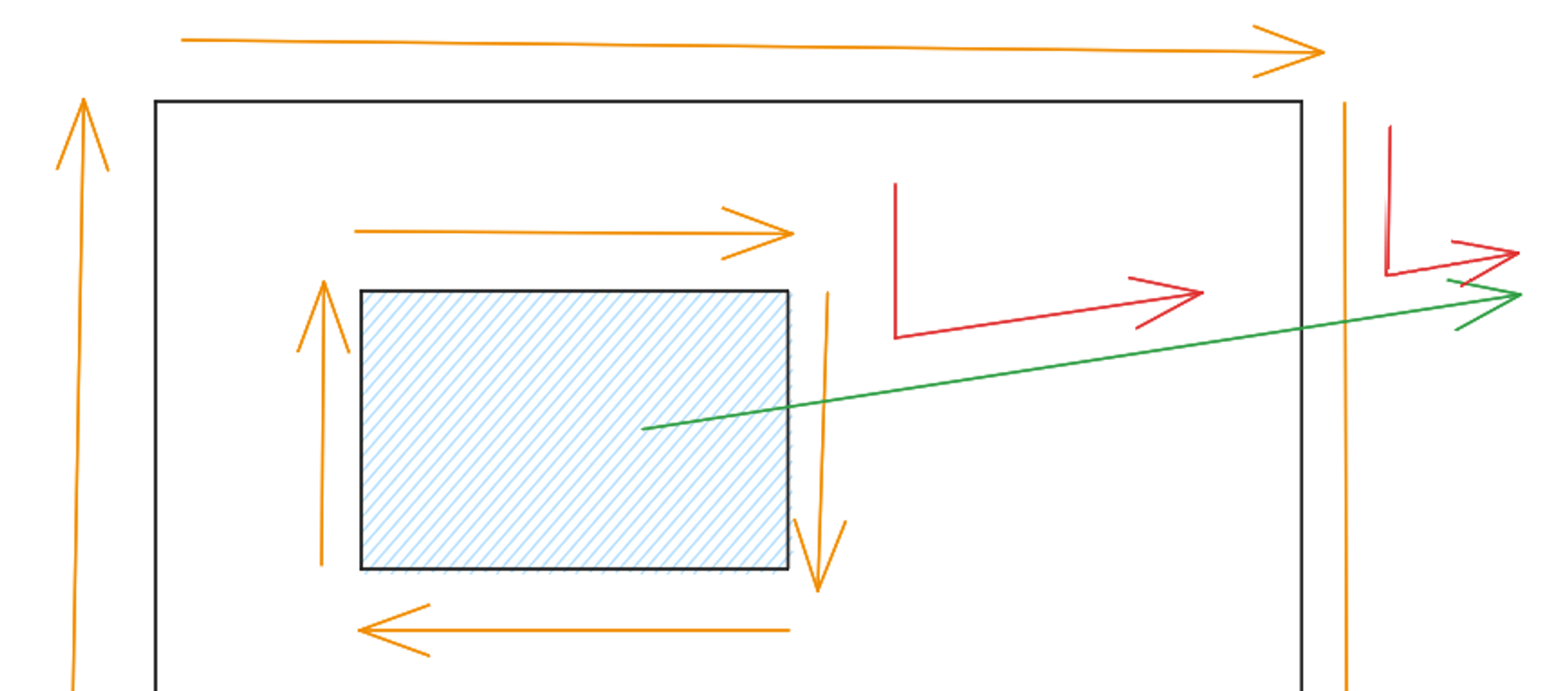

大概是这样，现在要判断蓝色区域是内部还是外部，先在里面随便取一个原点，然后向任意方向发出射线：

射线与两个边均有交点，沿着路径的绘制方向和射线的方向，可以看到都是逆时针的，分数是 -2，不为 0，所以蓝色区域是内部。

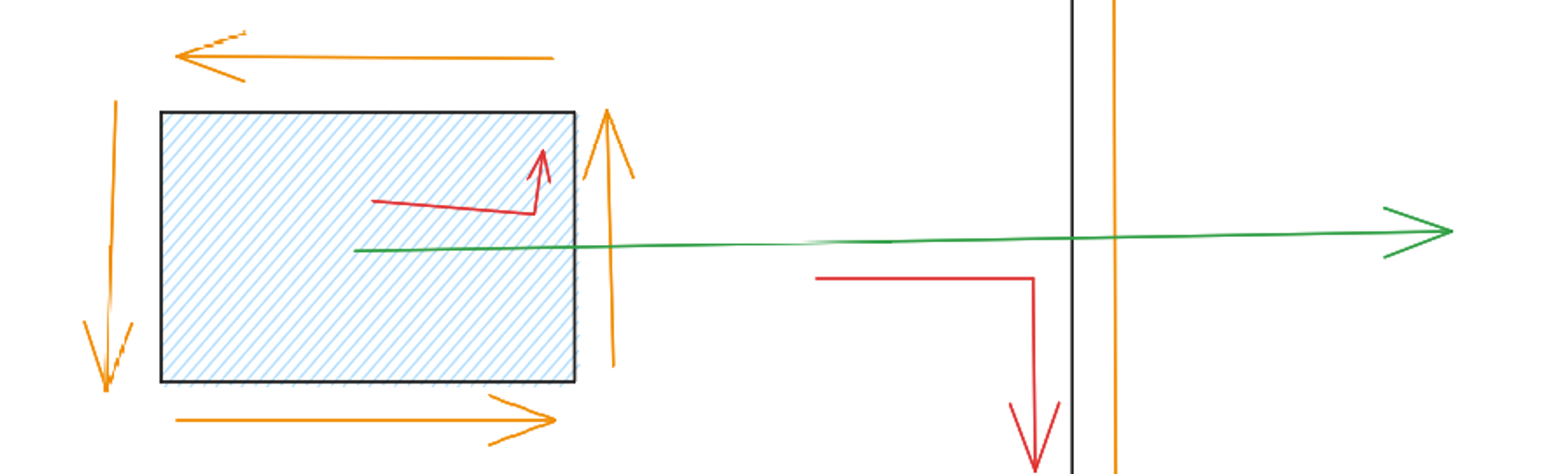

那么换一种场景，大小矩形一个按逆时针绘制，另一个按顺时针绘制，还是用原来的射线法，计算出分数为 0，所以蓝色区域是外部：

因为他是外部，所以不算 path 的一部分，上色时就会镂空。

而 fill-rule 的默认取值就是 nonzero，所以在前一篇文章中，相似的 path 导致内部镂空效果不一样的原因就是这个。

由于两个图形叠加的情况太简单了，所以在这个例子中可以直接得到结论“外部和内部图形绘制方向不一样的时候，内部是镂空的，反之是填充的”。

evenodd

这种方式也是计分制，但计分的规则有些不同，还是先放 MDN 的说明：

这个值用确定了某点属于该形状的“内部”还是“外部”：从该点向任意方向无限远处绘制射线，并统计这个形状所有的路径段中，与射线相交的路径段的数量。如果有奇数个路径段与射线相交，则点在内部；如果有偶数个，则点在外部。

这个说明就很简单了，说白了就是看交点的数量，奇数就属于内部，偶数就属于外部。

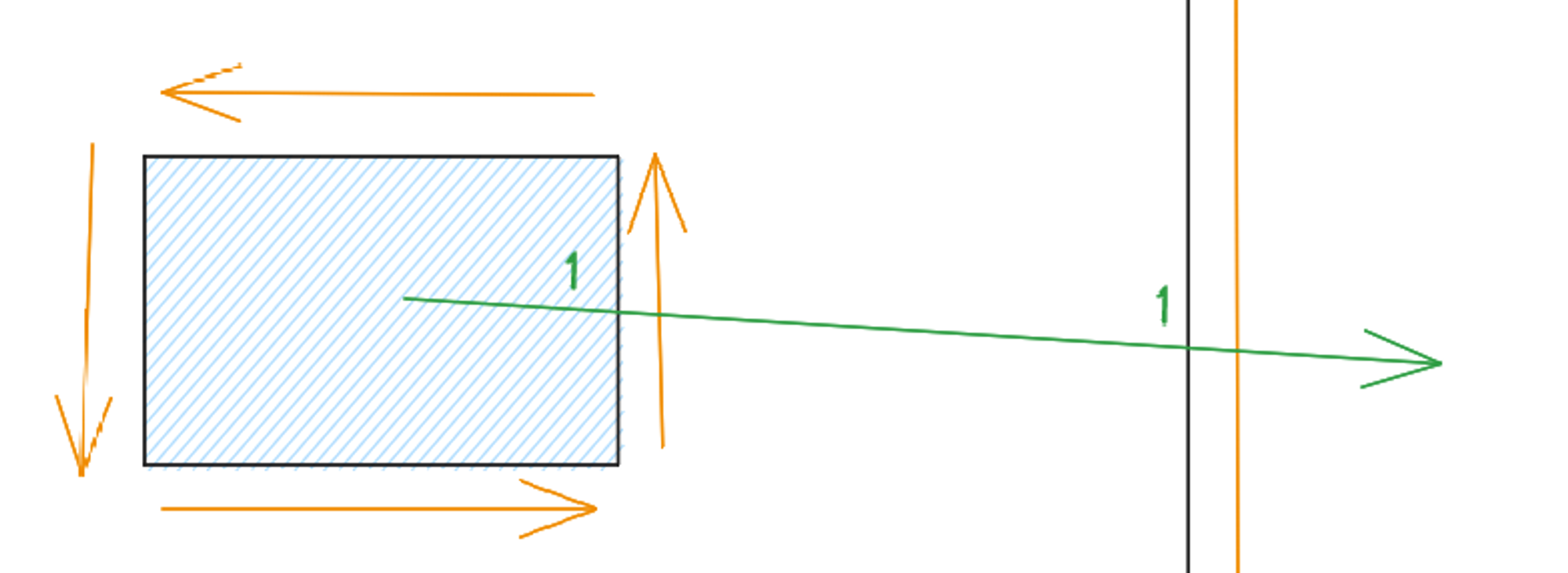

如图，有两个交点，那么蓝色区域就是外部，可以看到无关路径绘制的方向。
